Como gravar seu gameplay com a AVerMedia Game Capture HD

Silas Tailer
por
Para o TechTudo

O AVerMedia Game Capture HD é um dispositivo de captura de imagens para os consoles PlayStation 3, Xbox 360 e Nintendo Wii. Podendo gravar vídeos com resolução de até 1080p na versão Full HD, o dispositivo é capaz de capturar telas sem a necessidade de um computador, salvando-os em dispositivos de armazenagem externos (Pendrives e HDs). Veja agora o tutorial para facilitar o uso do aparelho para que você possa obter o máximo que ele lhe proporcionar.

Confira nosso review AVerMEdia Game Capture HD

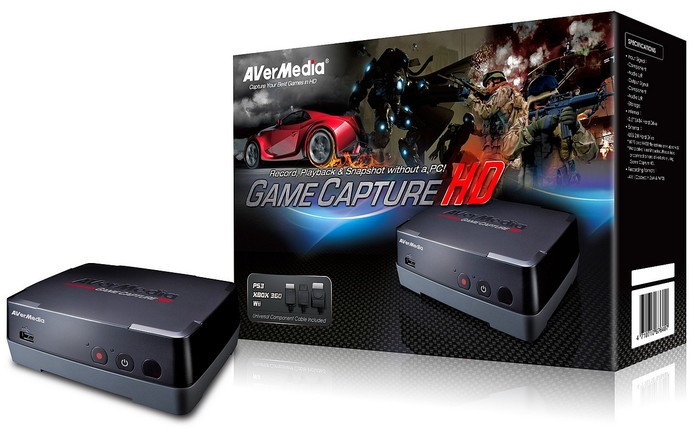

AVerMedia Game Capture HD (Foto: Divulgação)AVerMedia Game Capture HD (Foto: Divulgação)

Identificando os itens inclusos na sua placa de captura AVerMedia

A primeira parte deste tutorial irá identificar cada componente constante em seu produto para que possamos conectá-los de maneira correta, confira a imagem abaixo:

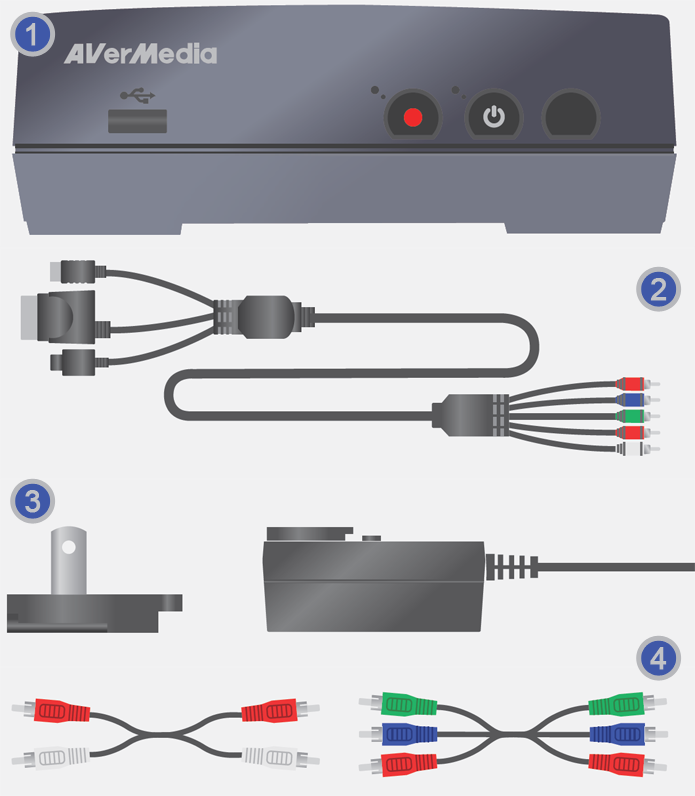

Identificando os Componentes AVerMedia Game Capture HD (Foto: Reprodução/Silas Tailer).Identificando os Componentes AVerMedia Game Capture HD (Foto: Reprodução/Silas Tailer).

Dentro de sua embalagem você verá o AVerMedia Game Capture HD ou AVerMedia Game Capture Full HD, dependendo de sua versão do produto, que está identificado com o número um (1) na imagem, este é o componente principal, responsável pela captura e armazenagem dos vídeos.

É possível também observar o cabo universal para todos os consoles e os cabos componentes YPbPr e RCA, identificados com os números dois (2) e quatro (4) respectivamente, com a função de trafegar os dados entre o console, o dispositivo de captura e o monitor.

Por fim, temos o adaptador de energia (3), atenção especial para esse componentes pois ele deve ser montado conforme instrução que não será abordada neste tutorial (consulte as imagens explicativas na embalagem do item), além dos manuais e guias de instalação e um controle remoto.

Conectando corretamente seu aparelho AVerMedia

O próximo passo após identificarmos os itens de nosso produto é ligarmos adequadamente para seu correto funcionamento, a imagem à seguir representa a ligação necessária entre o console e o dispositivo AVerMedia de captura:

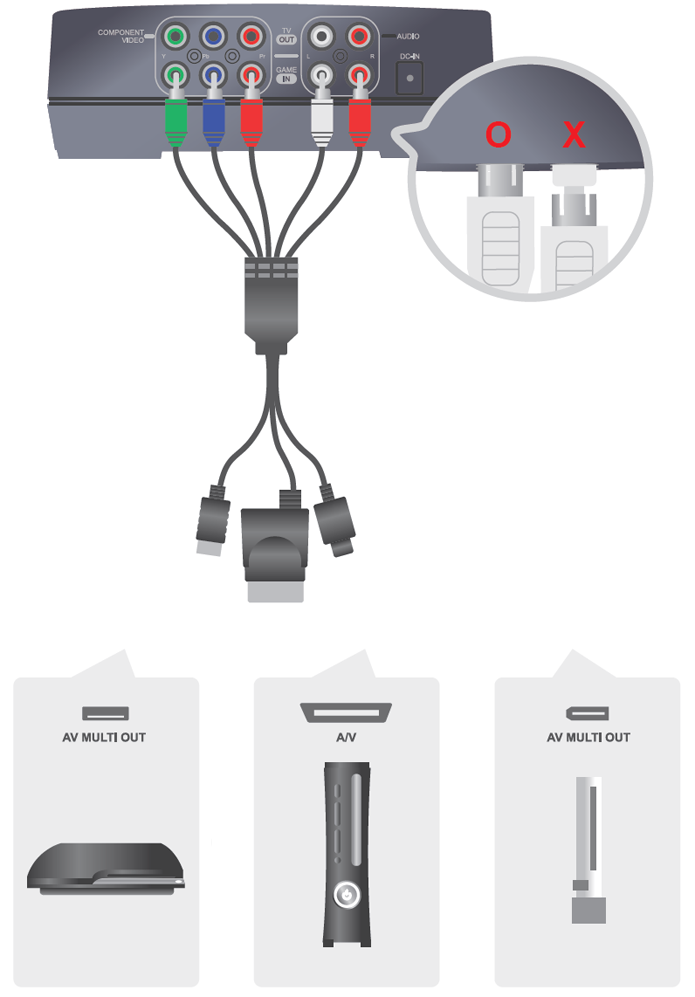

Conectando corretamente seu dispositivo AVerMedia ao console desejado (Foto: Divulgação).Conectando corretamente seu dispositivo AVerMedia ao console desejado (Foto: Divulgação).

Após decidirmos qual o console será utilizado, devemos conectar a entrada correta, cada console possuí um tipo de entrada de áudio e vídeo (A/V) distinto, portanto sua identificação se torna simples. Com o Cabo Universal para Todos os Consoles (2) iremos realizar a ligação conforme a imagem acima.

O dispositivo AVerMedia é divido verticalmente entre a entrada do videogame (Game In) e saída para o monitor (TV Out) e horizontalmente em Áudio e Vídeo. O cabo universal para todos os consoles (2) possui um sistema de identificação dos fios baseado em cores para facilitar o manuseio e instalação.

Agora iremos realizar a ligação do  AVerMedia para o monitor ou televisão desejados através dos cabos componentes YPbPr e RCA (4), para isso a imagem abaixo pode ser consultada:

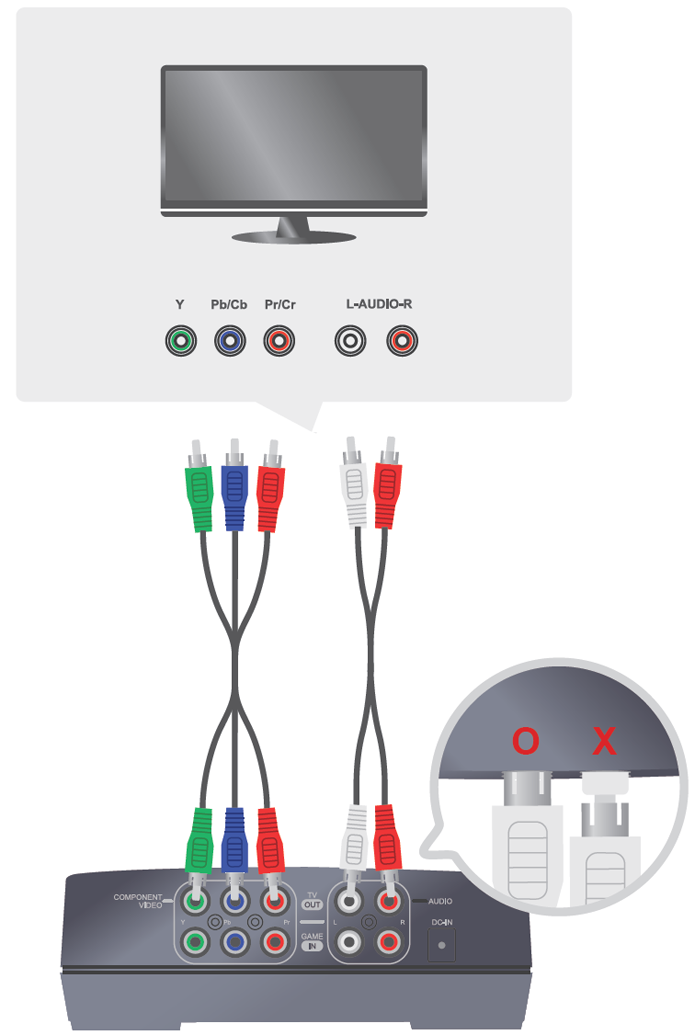

Conectando o dispositivo AVerMedia ao televisor ou monitor (Foto: Divulgação).Conectando o dispositivo AVerMedia ao televisor ou monitor (Foto: Divulgação).

Configurações iniciais de seu aparelho AVerMedia

Para os próximos passos é necessário que esteja com o controle remoto esteja em mãos, para ligarmos o dispositivo basta pressionar o botão vermelho no canto superior esquerdo do controle. Ao iniciar pela primeira vez, os aparelhos da AVerMedia irão exibir um guia de configuração.

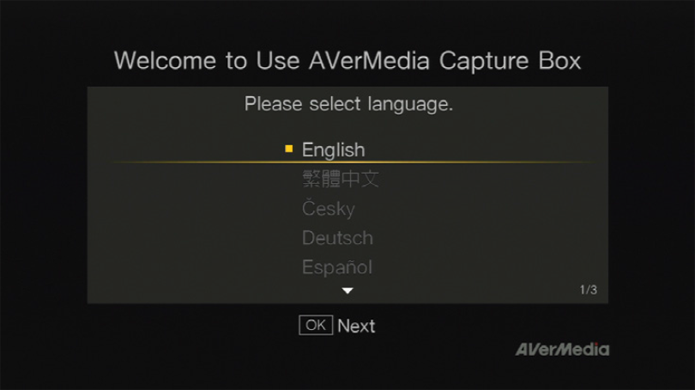

Passo 1. Selecionar o idioma desejado.

Para selecionar o idioma basta pressionar os botões direcionais de seu controle remoto ao fim o botão [OK].

Tela de Seleção de Idioma (Foto: Divulgação).Tela de Seleção de Idioma (Foto: Divulgação).

Passo 2. Configuração de Data e Hora.

Similar a seleção de idiomas você irá navegar com os direcionar do controle remoto e pressionar [OK] no final.

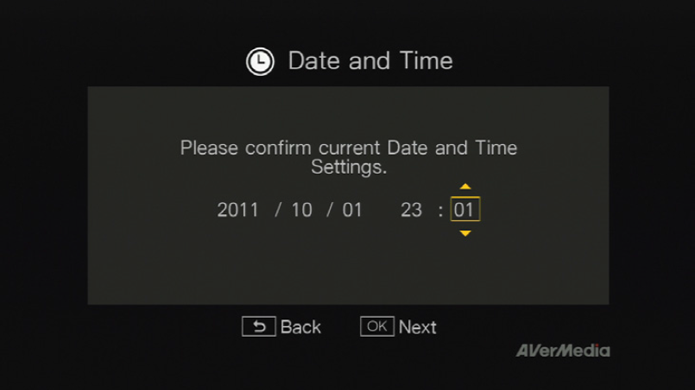

Tela de Configuração de Data e Hora (Foto: Divulgação).Tela de Configuração de Data e Hora (Foto: Divulgação).

Passo 3. Configuração do dispositivo de armazenagem externa.

Os dispositivos AVerMedia exigem que o dispositivo de armazenagem externa esteja conectado a porta USB ou internamente no aparelho e formatado no padrão NTFS. Caso você não tenha algum dos requisitos citados acima, a seguinte mensagem será exibida:

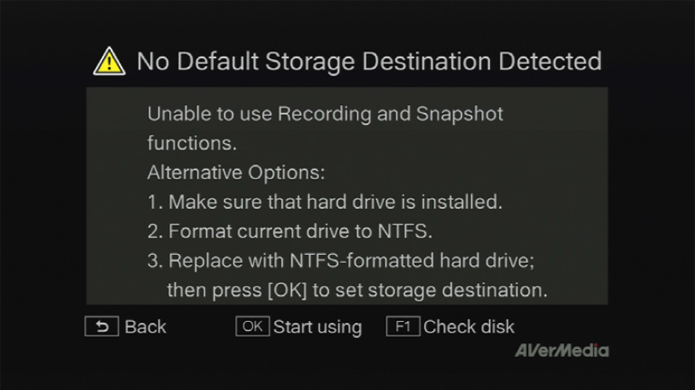

Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).

Essa mensagem é um indicativo que o dispositivo não foi detectado ou não possui um sistema de partição NTFS, após reconectar o dispositivo ou formatá-lo corretamente, pressione o botão [F1] para checar o disco novamente. Se tudo estiver certo será apresentado a tela abaixo:

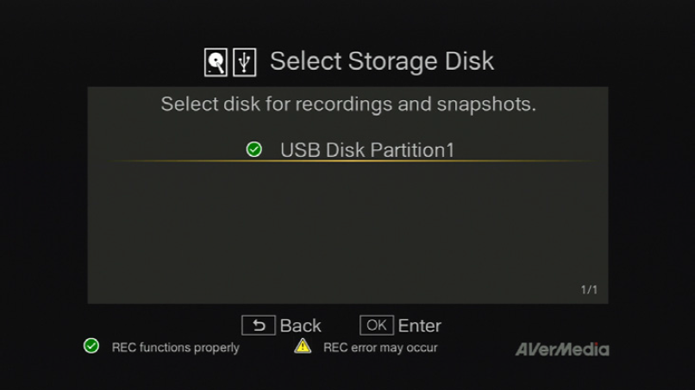

Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).

Pressione [OK] para continuar e por fim o botão [F1] para salvar as configurações.

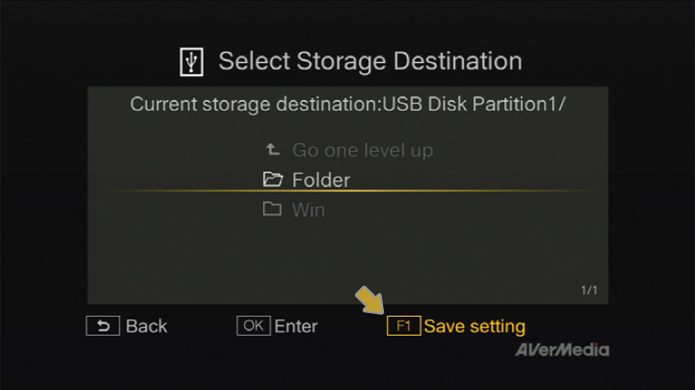

Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).Tela de Configuração de Dispositivo de Armazenagem Externo (Foto: Divulgação).

Passo 4. Finalizando as configurações do dispositivo AVerMedia.

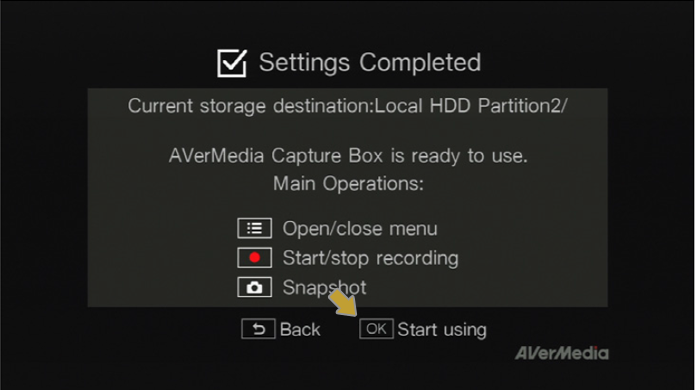

Tela de configurações finais do dispositivo AVerMedia (Foto: Divulgação).Tela de configurações finais do dispositivo AVerMedia (Foto: Divulgação).

Configurando a resolução de seu console

Estamos quase no fim, mas antes de podermos iniciar a gravar nossos gameplays devemos configurar o console para resolução correta. Se você estiver usando conexão HDMI para seu console de jogo, você precisa configurar a saída de vídeo do console para 1080p ou menos.

Configurações de Saída de Vídeo para PS3

Passo 1. Ligue seu console PS3.

Passo 2. No seu console, vá para Configurações > Configurações de vídeo > Configurações de saída de vídeo.

Configurações de saída de vídeo do PS3 (Foto: Divulgação).Configurações de saída de vídeo do PS3 (Foto: Divulgação).

Etapa 3. Selecione Componente / Terminal D e confirme a seleção. Em seguida, a tela da TV fica em branco imediatamente. Agora use seu controle remoto da TV para mudar a fonte de entrada da TV para Componente (YPbPr).

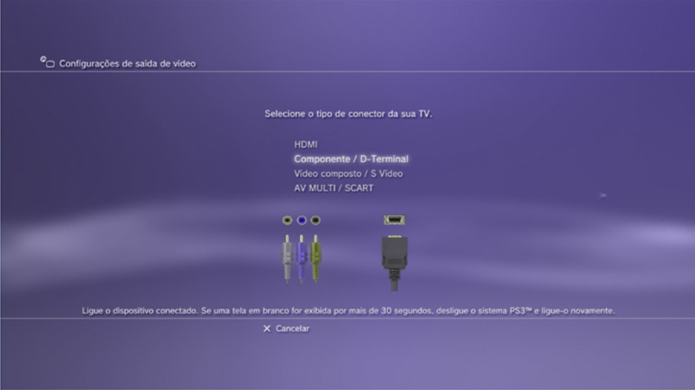

Configurações de Componente / Terminal D do PS3 (Foto: Divulgação).Configurações de Componente / Terminal D do PS3 (Foto: Divulgação).

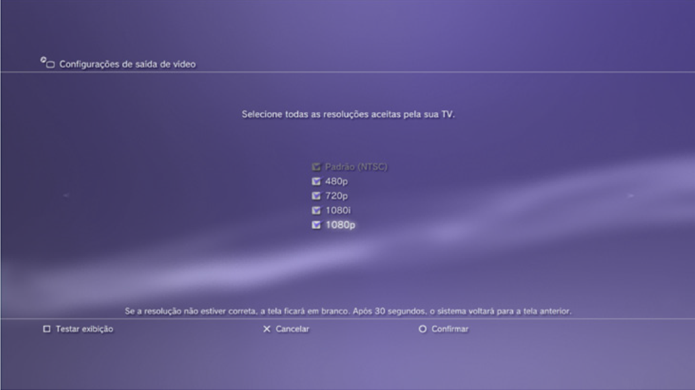

Etapa 4. Verifique as resoluções disponíveis e selecione 1080p.

Configurações de Resolução do PS3 (Foto: Divulgação).Configurações de Resolução do PS3 (Foto: Divulgação).

Etapa 5. Selecione Configuração de Saída de Áudio (Definir configurações de saída de áudio).

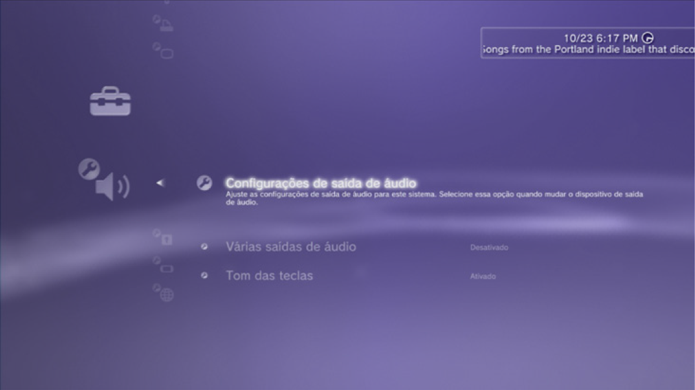

Configuração de Saída de Áudio do PS3 (Foto: Divulgação).Configuração de Saída de Áudio do PS3 (Foto: Divulgação).

Etapa 6. Selecione Conector de entrada de áudio /SCART/AV MULTI (Entrada de Áudio do Conector MULTI/SCART/AV) como saída de áudio.

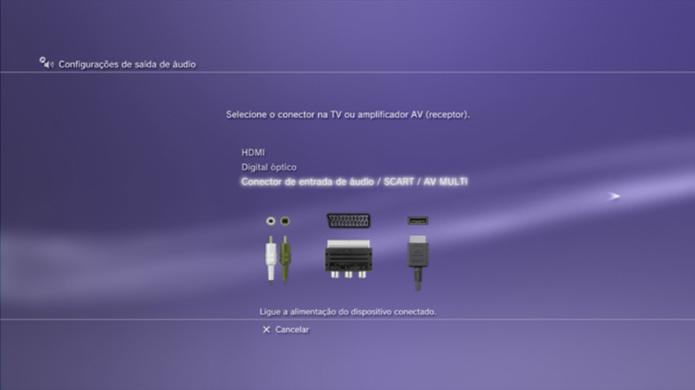

Configuração de Conector de entrada de áudio /SCART/AV MULTI (Foto: Divulgação).Configuração de Conector de entrada de áudio /SCART/AV MULTI (Foto: Divulgação).

Configurações de Saída de Vídeo para Xbox 360

Passo 1: Ligue seu console Xbox. No seu console, vá para My Xbox no painel e percorra todo o caminho para a direita para Configurações.

Em seguida, selecione Sistema > Configurações do Console > Vídeo > Configurações de HDTV.

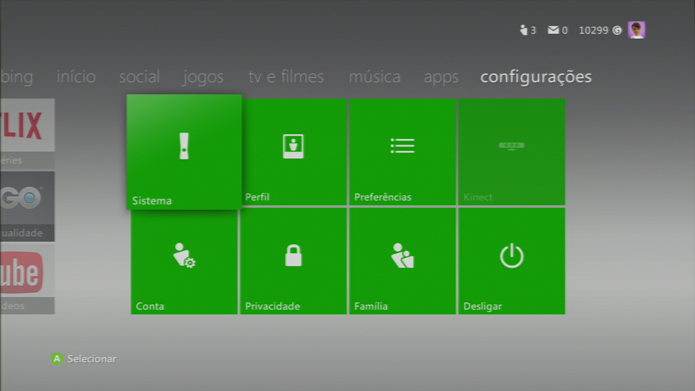

Configurações de Sistemas do Xbox 360 (Foto: Reprodução/Silas Tailer).Configurações de Sistemas do Xbox 360 (Foto: Reprodução/Silas Tailer).

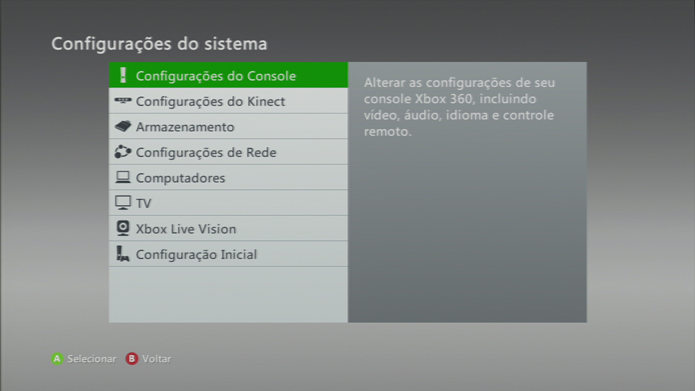

avermedia-xbox-02Como utilizar o dispositivo de captura AVerMedia Game Capture HD (Reprodução/ Silas Tailer)

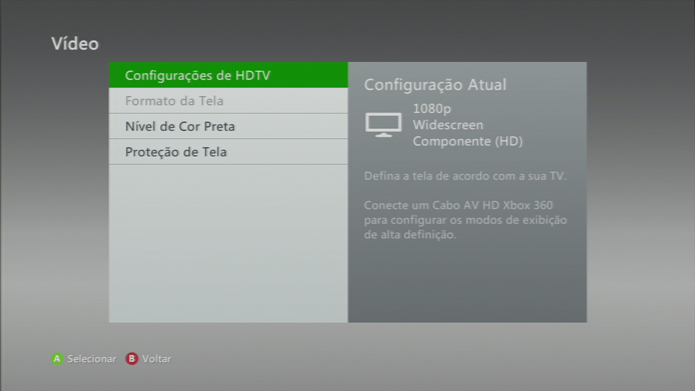

avermedia-xbox-03Como utilizar o dispositivo de captura AVerMedia Game Capture HD (Reprodução/ Silas Tailer)

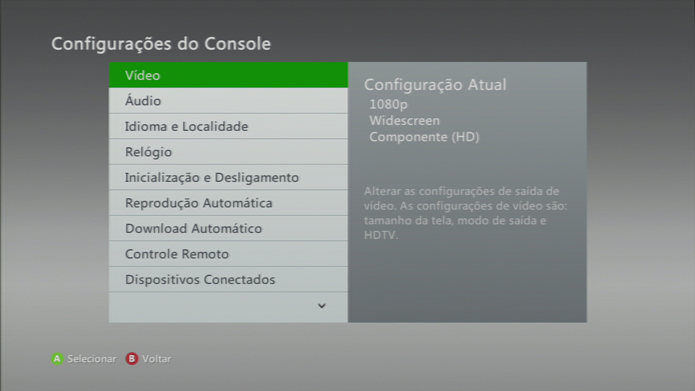

avermedia-xbox-04Como utilizar o dispositivo de captura AVerMedia Game Capture HD (Reprodução/ Silas Tailer)

Passo 2. Ajuste a saída do estabelecimento para 1080p ou abaixo pela lista do menu. Selecione Sim para confirmar a configuração.

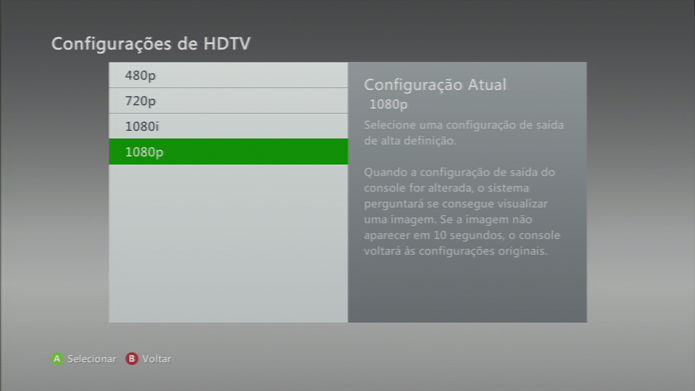

avermedia-xbox-05Como utilizar o dispositivo de captura AVerMedia Game Capture HD (Reprodução/ Silas Tailer)

Captura de Jogabilidade em Modo de Tempo Real.

Para poder iniciar a captura de jogabilidade basta pressionar o botão com um pequeno círculo vermelho ao lado do botão de captura de tela representado por um ícone de máquina fotográfica. Pronto, seu dispositivo está gravando tudo que você fizer a partir desse momento.
